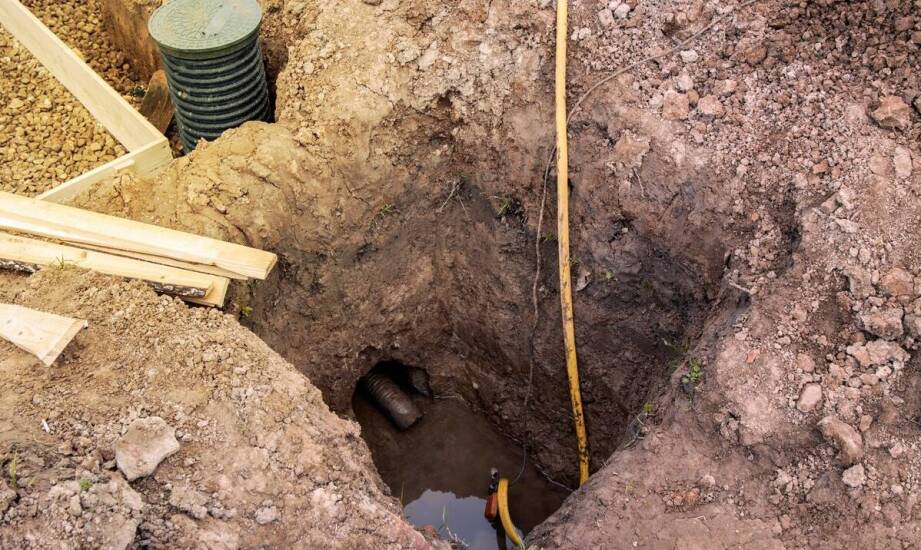

Sposoby lokalizowania rur kanalizacyjnych – przegląd dostępnych technologii

Jeśli musisz szybko i bezinwazyjnie wskazać przebieg, głębokość i stan kanalizacji, najskuteczniejsze są technologie terenowe: georadar (GPR), metody elektromagnetyczne, sondy nadawcze, kamerowanie CCTV oraz systemy akustyczno-ciśnieniowe. W praktyce łączy się je, aby zwiększyć precyzję i skrócić czas prac. Poniżej znajdziesz przegląd technik, ich zastosowań i ograniczeń, wraz z praktycznymi wskazówkami doboru metody.

Przeczytaj również: Czy ogrzewanie podłogowe jest korzystne?

Georadar (GPR) – szybkie skanowanie gruntu i identyfikacja przebiegu

Georadar wysyła fale radiowe w głąb gruntu i rejestruje odbicia od obiektów o innej przenikalności (np. rury, pustki, fundamenty). Sprawdza się zarówno w mieście, jak i w terenie o złożonej geologii. W jednym przejściu pozyskuje się przekrój podziemia, co przyspiesza decyzje projektowe i naprawcze.

Przeczytaj również: Modele rozliczania opłat

Zastosowania: wstępna lokalizacja tras mediów, potwierdzenie głębokości, wykrycie kolizji przed przewiertami HDD, analiza nawierzchni przed bezwykopowymi naprawami. Ograniczenia: silnie zasolona lub bardzo gliniasta gleba może tłumić sygnał; w strefach silnych zakłóceń elektromagnetycznych potrzebna jest kalibracja i doświadczony operator.

Przeczytaj również: Jak wybrać odpowiedni wieniec pogrzebowy – rodzaje, ceny i symbolika

Metoda elektromagnetyczna – precyzyjne namierzanie rur metalowych

Metoda elektromagnetyczna wykorzystuje prądy indukowane w przewodzących obiektach. Odbiornik wykrywa pole wytwarzane przez rurę lub taśmę lokalizacyjną. To rozwiązanie jest bardzo skuteczne na rurach żeliwnych, stalowych oraz kablach – także na trudnym terenie, gdzie ukształtowanie i zróżnicowana gleba utrudniają klasyczne pomiary.

Atuty: szybka identyfikacja kierunku i głębokości (typowo do 12 m przy odpowiednim sprzęcie), możliwość pracy w gęsto uzbrojonym gruncie. Ograniczenia: brak przewodności w rurach z tworzyw; konieczne obejście z wykorzystaniem akcesoriów opisanych poniżej.

Taśmy lokalizacyjne i lokalizacja rur PCV – jak „uwidocznić” niemetal

Rury PVC/PE nie przewodzą, dlatego taśma lokalizacyjna z metalową wkładką układana nad przewodem pozwala wykryć trasę metodą elektromagnetyczną. To standard w nowych inwestycjach i przebudowach. W istniejących sieciach brak taśmy rozwiązuje się za pomocą sond nadawczych i kamer z nadajnikiem.

Praktyczna wskazówka: podczas inwentaryzacji warto dodać znaczniki lub punkty kontrolne (marker balls), które ułatwią późniejsze pomiary bez odkrywek.

Sondy nadawcze i lokalizatory – punktowe namierzanie w budynkach i przy przyłączach

Sondy nadawcze wprowadzane do przewodu (np. przez czyszczak, studzienkę, kratkę) emitują sygnał, który lokalizator odczytuje na powierzchni. Metoda daje precyzyjny punkt X,Y oraz głębokość – idealna przy poszukiwaniu przyłączy, trójników, zmian kierunku czy miejsc załamań.

Atuty: duża dokładność w środowisku zabudowanym, szybkie trasowanie krótkich odcinków. Ograniczenia: konieczność dostępu do przewodu; ostrożność przy ostrych łukach i osadach, które mogą zatrzymać sondę.

Kamerowanie kanalizacji (CCTV) – diagnostyka stanu i jednoczesna lokalizacja

Kamerowanie kanalizacji to standard przy odbiorach i awariach. Kamery pchane, samojezdne lub obrotowe z żyroskopem pokazują wnętrze rury, a zintegrowany nadajnik pozwala zlokalizować punkt awarii z powierzchni. Rejestruje się pęknięcia, nieszczelności, wrastające korzenie, owalizacje oraz cofki.

Rozszerzenie: inspekcja rur z laserem mierzy geometrię (średnica, owalizacja, ubytki), co ułatwia dobór rękawa do bezwykopowej renowacji. Dobrą praktyką jest łączenie CCTV z GPR lub EM przy inwentaryzacjach sieci na dużych obszarach.

Detekcja akustyczna i monitoring ciśnienia – szybkie wykrywanie wycieków

Detekcja akustyczna analizuje drgania i dźwięki generowane przez przeciek; korelator lokalizuje miejsce minimalnego przesunięcia fazowego pomiędzy czujnikami. W kanalizacji ciśnieniowej oraz wodociągach metoda skraca czas od zgłoszenia do naprawy.

Monitoring ciśnienia wykrywa anomalie w czasie rzeczywistym, wskazując odcinki o podwyższonym ryzyku. Zaletą jest wczesne ostrzeganie i ograniczenie strat wody; w praktyce łączy się go z inspekcją kamerą lub próbą dymową dla potwierdzenia lokalizacji.

Próby zadymiania – lokalizacja nieszczelności i nielegalnych włączeń

Kontrolowane zadymianie przewodów grawitacyjnych ujawnia nieszczelności, nielegalne wpinki oraz wyloty do rynien i studzienek. Dym wydostaje się w miejscach nieszczelnych – to szybka metoda w strefach zurbanizowanych i na terenach zielonych, bez konieczności odkrywek.

Wskazówka: przed zadymianiem warto przepłukać odcinek, by ograniczyć fałszywe wskazania wynikające z osadów.

Głębokość do 12 m i trudny teren – dobór technologii do warunków

W miejscach o dużych głębokościach, nasypach lub nieregularnym podłożu sprawdzają się zestawy: GPR + EM do wstępnego mapowania oraz sonda/kamera z nadajnikiem do potwierdzenia punktowego. Nowoczesne detektory umożliwiają wiarygodne pomiary do ok. 12 metrów, a w środowisku nasyconym mediami wymagają starannej filtracji sygnału.

Przy skarpach i terenach wilgotnych należy modyfikować częstotliwość anten GPR i stosować kalibrację gruntu. W gęstej infrastrukturze pomocne są siatki pomiarowe co 1–2 m i krzyżowe przejścia, które zwiększają pewność odczytu.

Jak łączyć metody w praktyce – krótkie scenariusze działań

• Awarie i przecieki: akustyka/korelator + monitoring ciśnienia → potwierdzenie punktu kamerą z nadajnikiem → decyzja o naprawie bezwykopowej.
• Inwentaryzacja powykonawcza: GPR mapuje przebieg, EM potwierdza elementy przewodzące, sonda/kamera weryfikuje odcinki PCV → spójny szkic z głębokościami.
• Przewiert sterowany: GPR dla kolizji, EM do trasowania kabli i stalowych rur, lokalizator sondy na końcu pilota → minimalizacja ryzyka uszkodzeń.

Kiedy wezwać specjalistów i czego oczekiwać w raporcie

Warto skorzystać z ekipy z pełnym wachlarzem narzędzi, gdy brakuje dokumentacji, teren jest złożony, a prace budowlane mają napięty harmonogram. Raport powinien zawierać: mapę przebiegów z głębokościami, zdjęcia/film z CCTV, wskazanie miejsc ryzyka, klasyfikację uszkodzeń, rekomendacje napraw (w tym bezwykopowych) oraz współrzędne w formacie GIS.

Jeśli działasz w regionie, gdzie liczy się szybka reakcja i kompleksowa obsługa B2B, sprawdź lokalizacje kanalizacji w Szczecinie realizowane z użyciem GPR, EM, sond, CCTV i zadymiania – z raportem gotowym do dokumentacji powykonawczej.

Najczęstsze błędy i jak ich uniknąć

• Brak taśmy lokalizacyjnej nad rurami z tworzyw – utrudnia późniejszą lokalizację; stosuj taśmę z wkładką metalową.
• Oparcie się na jednej metodzie – łącz techniki (GPR, EM, CCTV), aby wyeliminować niejednoznaczności.
• Pominięcie kalibracji i warunków gruntu – dostosuj częstotliwość anten i ustawienia filtrów do rodzaju podłoża.
• Brak walidacji punktów krytycznych – potwierdzaj newralgiczne miejsca sondą lub kamerą z nadajnikiem.

Podsumowanie wyboru technologii do lokalizacji rur kanalizacyjnych

Do szybkiego mapowania użyj georadaru, do precyzyjnego namierzania metalu – metody elektromagnetycznej. Rury z tworzyw lokalizuj przez taśmę lokalizacyjną, sondy nadawcze i kamerowanie. Wykrywanie nieszczelności wspieraj detekcją akustyczną i monitoringiem ciśnienia. W trudnym terenie łącz metody i sięgaj po sprzęt o zasięgu do 12 m. Taki zestaw skraca czas, zmniejsza liczbę odkrywek i zwiększa pewność decyzji technicznych.
